在矩阵表面贴上图像

几个名词

纹理映射（texture mapping）： 根据纹理图像，为光栅化后的每个片元填充适当的颜色
纹理（texture）/纹理图像（texture image）
纹素（texels，texture elements）： 组成纹理图像的像素
纹理坐标（texture coordinates）： 决定纹理图像哪个部分用于覆盖

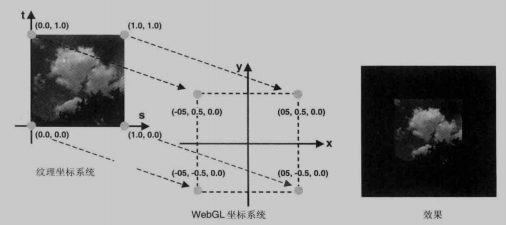

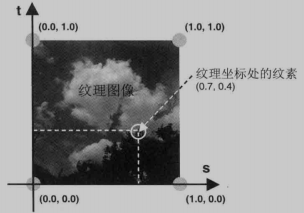

纹理坐标

表示图像上的坐标，同样进行了归一化处理，
为了和xy坐标区分，WebGL使用 st坐标系统 。

纹理映射步骤

将纹理坐标映射到顶点上

准备好映射到几何图形上的纹理图像。

为几何图形配置纹理映射方式。

加载纹理图像并对其进行一些配置。

在片元着色器中将相应纹素从纹理中抽取出来，赋值给片元。

TexturedQuad

TexturedQuad

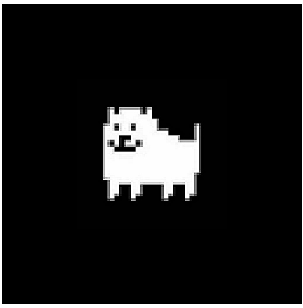

TexturedQuad运行效果

TexturedQuad.html

TexturedQuad.js

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <script src="../examples/lib/cuon-matrix.js"></script>
  <script src="../examples/lib/cuon-utils.js"></script>
  <script src="../examples/lib/webgl-debug.js"></script>
  <script src="../examples/lib/webgl-utils.js"></script>
  <script src="./TexturedQuad.js"></script>
</head>
<body onload="main()">
  <canvas id="webgl" width="300" height="300"></canvas>
</body>
</html>


// 第1部分：设置顶点着色器
let VSHADER_SOURCE =
  `
  attribute vec4 a_Position;
  attribute vec2 a_TexCoord;
  varying vec2 v_TexCoord;
  void main(){
    gl_Position = a_Position;
    v_TexCoord = a_TexCoord;
  }
  `;

// 第2部分：设置片元着色器
let FSHADER_SOURCE =
  `
  precision mediump float;
  uniform sampler2D u_Sampler;
  varying vec2 v_TexCoord;
  void main(){
    gl_FragColor = texture2D(u_Sampler,v_TexCoord);
  }
  `;

// 第3部分：创建坐标缓冲区
function main() {
  let canvas = document.getElementById('webgl');
  let gl = getWebGLContext(canvas);
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
    console.log('着色器初始化失败');
    return;
  }
  let n = initVertexBuffers(gl);
  if (n < 0) {
    console.log('变量获取失败');
    return;
  }
  if (!initTextures(gl, n)) {
    console.log('纹理映射失败');
    return;
  }
  gl.clearColor(0.0, 0.0, 0.0, 1.0);
}

function initVertexBuffers(gl) {
  let verticesTexCoords = new Float32Array([
    -0.5, 0.5, 0.0, 1.0,
    -0.5, -0.5, 0.0, 0.0,
    0.5, 0.5, 1.0, 1.0,
    0.5, -0.5, 1.0, 0.0
  ]);
  let n = 4;
  let FSIZE = verticesTexCoords.BYTES_PER_ELEMENT;
  let vertexTexCoordBuffer = gl.createBuffer();
  gl.bindBuffer(gl.ARRAY_BUFFER, vertexTexCoordBuffer);
  gl.bufferData(gl.ARRAY_BUFFER, verticesTexCoords, gl.STATIC_DRAW);
  let a_Position = gl.getAttribLocation(gl.program, 'a_Position');
  gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, FSIZE * 4, 0);
  gl.enableVertexAttribArray(a_Position);

  let a_TexCoord = gl.getAttribLocation(gl.program, 'a_TexCoord');
  gl.vertexAttribPointer(a_TexCoord, 2, gl.FLOAT, false, FSIZE * 4, FSIZE * 2);
  gl.enableVertexAttribArray(a_TexCoord);
  return n;
}
// 第4部分：准备纹理
function initTextures(gl, n) {
  // 创建纹理对象
  let texture = gl.createTexture();

  // 获取u_Sampler
  let u_Sampler = gl.getUniformLocation(gl.program, 'u_Sampler');

  // 创建image
  let image = new Image();

  // 注册图像加载事件的响应函数
  image.onload = function () {
    loadTexture(gl, n, texture, u_Sampler, image);
  };
  // 浏览器加载图像
  image.src = '../img/tobydog.jpg';
  return true
}

// 第5部分：使用纹理
function loadTexture(gl, n, texture, u_Sampler, image) {
  // 对纹理图像进行y轴反转
  gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1);

  // 开启0号纹理单元
  gl.activeTexture(gl.TEXTURE0);

  // 向target绑定纹理对象
  gl.bindTexture(gl.TEXTURE_2D, texture);

  // 配置纹理参数
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);

  // 配置纹理图像
  gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, image);

  // 将0号纹理传递给着色器
  gl.uniform1i(u_Sampler, 0);

  gl.clear(gl.COLOR_BUFFER_BIT);
  gl.drawArrays(gl.TRIANGLE_STRIP, 0, n);
}

步骤解析

设置纹理坐标：initVertexBuffers()

将顶点坐标分配给a_Position并开启：

1
2
3

let a_Position = gl.getAttribLocation(gl.program, 'a_Position');
gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, FSIZE * 4, 0);
gl.enableVertexAttribArray(a_Position);

将纹理坐标分配给a_TexCoord并开启：

1
2
3

let a_TexCoord = gl.getAttribLocation(gl.program, 'a_TexCoord');
gl.vertexAttribPointer(a_TexCoord, 2, gl.FLOAT, false, FSIZE * 4, FSIZE * 2);
gl.enableVertexAttribArray(a_TexCoord);

配置和加载纹理：initTexture()

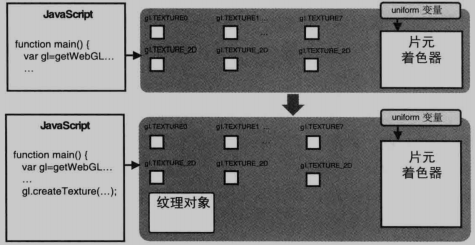

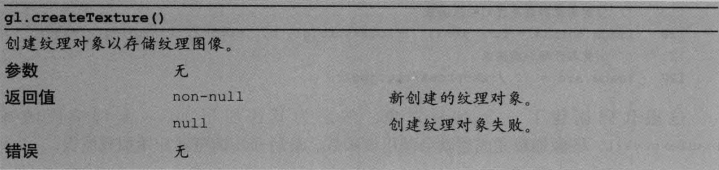

gl.createTexture()

用于创建纹理对象。

纹理图像管理单元

一共有8个管理纹理图像的纹理单元：gl.TEXTURE[0-7] ，
每一个都与 gl.TEXTURE_2D 相关，
gl.TEXTURE_2D是 绑定纹理时的纹理目标。

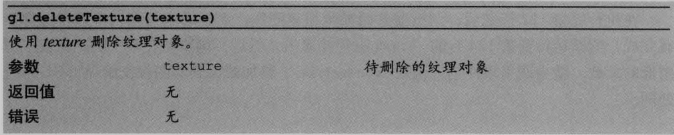

使用 gl.deleteTexture() 删除纹理对象：

异步加载纹理图像

处于安全考虑，WebGL不运行跨域请求纹理图像。

OpenGL程序 与 WebGL网页 读取纹理图片的区别：

OpenGL
直接从存储纹理图像的磁盘上读取纹理图像。

WebGL
一般情况下需要向浏览器请求图像资源。

为WebGL配置纹理：loadTexture()

function loadTexture(gl, n, texture, u_Sampler, image) {
  // 对纹理图像进行y轴反转
  gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1);

  // 开启0号纹理单元
  gl.activeTexture(gl.TEXTURE0);

  // 向target绑定纹理对象
  gl.bindTexture(gl.TEXTURE_2D, texture);

  // 配置纹理参数
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);

  // 配置纹理图像
  gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGB, gl.RGB, gl.UNSIGNED_BYTE, image);

  // 将0号纹理传递给着色器
  gl.uniform1i(u_Sampler, 0);

  gl.clear(gl.COLOR_BUFFER_BIT);
  gl.drawArrays(gl.TRIANGLE_STRIP, 0, n);
}

纹理配置详细步骤

STEP1：图像Y轴反转

1	gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL,1);

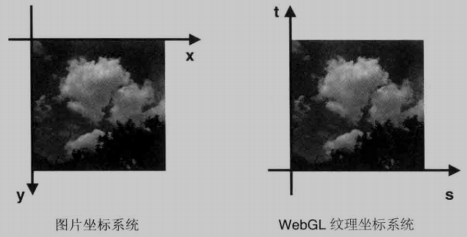

为什么要进行Y轴反转？

答： WebGL与一般格式图片的y轴方向相反，需要将图片y轴反转才能进行正确映射，或者手动反转映射坐标。

WebGL Y（t）轴方向： ↑
图片系统 Y轴方向： ↓

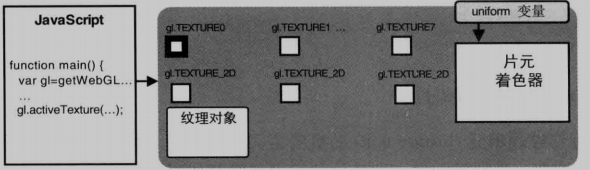

STEP2：激活纹理单元

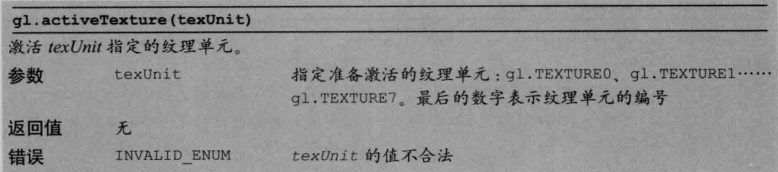

1	gl.activeTexture(gl.TEXTURE0);

纹理单元（texture unit）是用来干嘛的？

答：是WebGL用于 同时使用多个纹理 的一种机制。
每个纹理单元有一个 单元编号 来管理一张纹理图像，
系统支持的纹理单元的个数取决于：

硬件
浏览器的WebGL实现 （通常是8个）

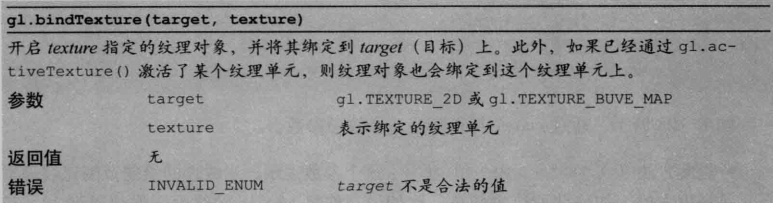

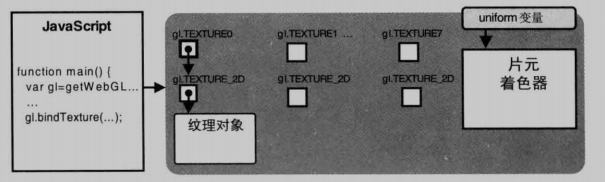

STEP3：绑定纹理对象

1	gl.bindTexture(gl.TEXTURE_2D,texture);

WebGL的两种纹理类型

可以看到，纹理对象的绑定实际上有2步：

纹理对象的开启
纹理单元 与 纹理对象 的绑定

无法直接操作纹理对象

必须将纹理对象绑定到纹理单元上，通过操作纹理单元来操作纹理对象。

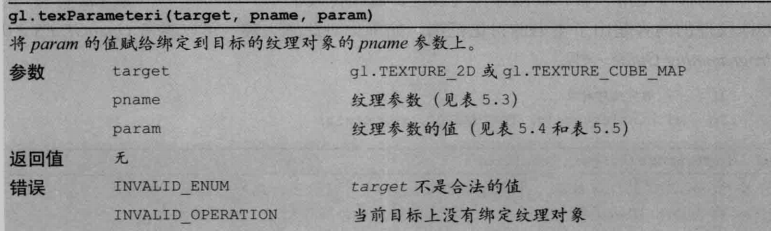

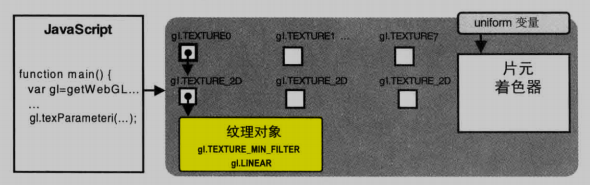

STEP4：配置纹理对象的参数

1	gl.texParameteri(gl.TEXTURE_2D,gl.TEXTURE_MIN_FILTER,gl.LINEAR);

配置涉及的内容都包括哪些？

纹素获取方式
纹理填充方式

纹理参数可以指定4个值：

纹理获取方式					纹理填充方式
方法名	纹理参数	描述	默认值	图解	参数值	参数描述
放大方法	gl.TEXTURE_MAG_FILTER	小纹理绘制大范围，填充空隙	gl.LINEAR		gl.NEAREST	以中心像素为锚点，按照点位与中心点的曼哈顿距离大小映射
放大方法	gl.TEXTURE_MAG_FILTER	小纹理绘制大范围，填充空隙	gl.LINEAR		gl.LINEAR	距像素中心最近的四个像素颜色值加权平分求出的，质量更好，开销更大
缩小方法	gl.TEXTURE_MIN_FILTER	大纹理绘制小范围，剔除像素	gl.NEAREST_MIPMAP_LINEAR		gl.NEAREST	-
缩小方法	gl.TEXTURE_MIN_FILTER	大纹理绘制小范围，剔除像素	gl.NEAREST_MIPMAP_LINEAR		gl.LINEAR	-

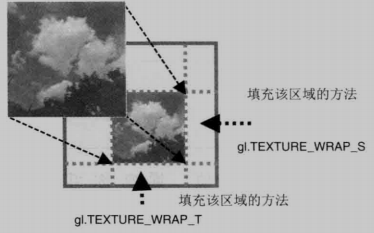

水平填充	gl.TEXTURE_WRAP_S	左右侧区域的填充	gl.REPEAT		gl.REPEAT	平铺式的重复纹理
					gl.MIRRORED_REPEAT	镜像对称式的重复纹理
					gl.CLAMP_TO_EDGE	使用纹理图像边缘值
垂直填充	gl.TEXTURE_WRAP_T	上下区域的填充			gl.REPEAT	-
					gl.MIRRORED_REPEAT	-
					gl.CLAMP_TO_EDGE	-

MIPMAP（金字塔）纹理类型

实际上是原始纹理图像的一系列不同分辨率的版本。

曼哈顿距离

即直角距离，棋盘距离，（x1，y1）与（x2，y2）的曼哈顿距离为|x1-x2|+|y1-y2|。

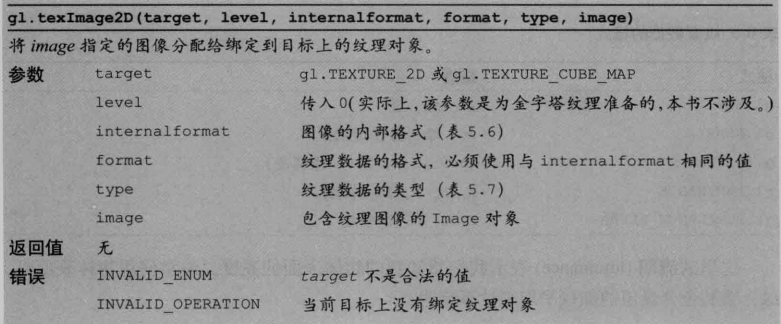

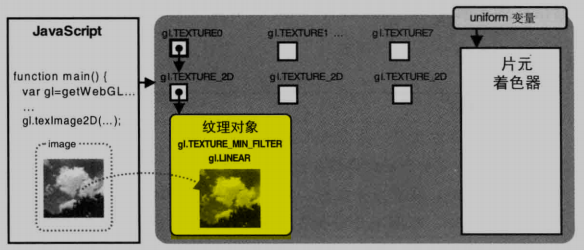

STEP5：将纹理图像分配给纹理对象

1	gl.texImage2D(gl.TEXTURE_2D,0,gl.RGB,gl.RGB,gl.UNSIGNED_BYTE,image);

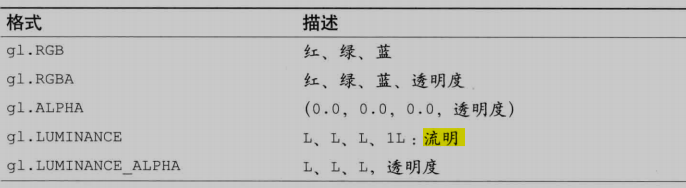

纹理数据格式（internalformat）

纹理数据格式的选择要根据 纹理图像的格式：

PNG 通常使用 gl.RGBA
JPG、BMP 通常使用 gl.RGB
灰度图 通常使用 gl.LUMINANCE/gl.LUMINANCE_ALPHA

流明（luminance）

表示物体表面亮度，通常使用物体表面红绿蓝分量值加权平均计算流明。

WebGL中，internalformat必须和format一样。

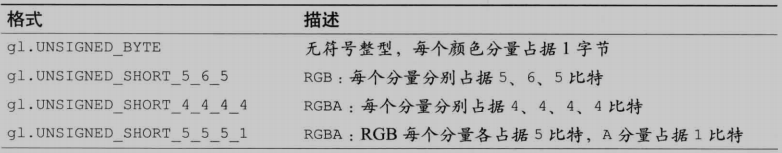

纹理数据类型（type）

除了UNSIGNED_BYTE数据类型，其他格式基本都遵循16比特规则：
将RGB三分量压缩入16比特中。
设置不同格式目的是为了 压缩数据，减少加载时间 。

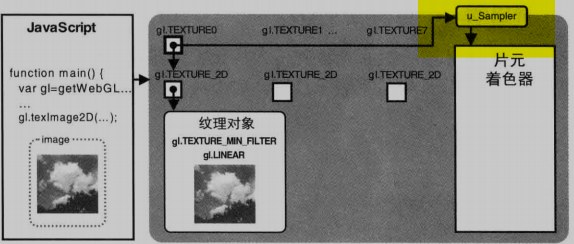

STEP6：将纹理单元传递给片元着色器

sampler2D

1	uniform sampler2D u_Sampler;

uniform 表示纹理图像不会随片元变化
sampler2D 是一种专用于纹理对象的数据类型

uniform1i

1	gl.uniform1i(u_Sampler,0); // 0 表示 gl.TEXTURE0

对于sampler类型，必须将其指定的 纹理单元编号（texture unit number） 传给着色器。

STEP7：从顶点着色器向片元着色器传输纹理坐标

let VSHADER_SOURCE =
  `
  attribute vec4 a_Position;
  attribute vec2 a_TexCoord;
  varying vec2 v_TexCoord;
  void main(){
    gl_Position = a_Position;
    v_TexCoord = a_TexCoord;
  }
  `

Vertex_Shader获取到纹理坐标a_TexCoord后，
通过v_TexCoord传递到Fragment_Shader。

虽然只明确传入了绘制范围的顶点纹理坐标，
但是片元的纹理坐标会在光栅化的过程中内插出来。

根据计算出的片元纹理坐标，从纹理图像上抽取出纹素的颜色，然后涂抹到片元上。

STEP8：在片元着色器中获取纹理像素颜色

1	gl_FragColor = texture2D( u_Sampler, v_TexCoord);

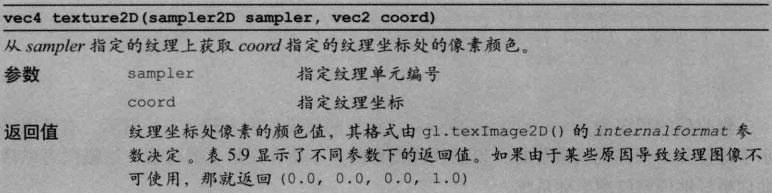

texture2D是GLSL ES的内置函数，
它只需要知道两个参数： 纹理单元编号 和 纹理坐标，就能够取得纹理上的像素颜色。

**OS：**基本原理就和查字典一样，知道大体的模块，再知道具体坐标，就能提取到一切你需要查询的信息。

texture2D的返回值

就必须要提到之前对WebGL纹理进行配置的 texParameteri 和 texImage2D。
texParameteri 的 纹理参数（pname） 直接决定WebGL求取片元纹理坐标内插值的方式。

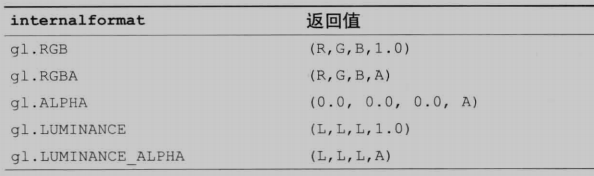

texImage2D 的 纹理数据格式（internalformat） 直接决定 texture2D返回值类型。

小实验

TexturedQuad_Repeat

let verticesTexCoords = new Float32Array([
  -0.5, 0.5, -0.3, 1.7,
  -0.5, -0.5, -0.3, -0.2,
  0.5, 0.5, 1.7, 1.7,
  0.5, -0.5, 1.7, -0.2
]);

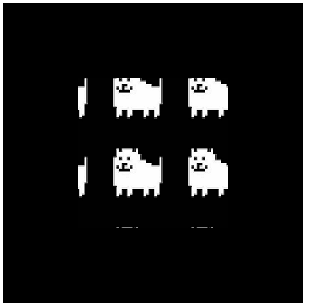

TexturedQuad_Repeat运行结果

之所以会重复，是因为 gl.TEXTURE_WRAP_S 和 gl.TEXTURE_WRAP_T 都设置为了 gl.REPEAT。

纹理坐标示意图

TexturedQuad_Mirror

1
2
3

gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_S, gl.MIRRORED_REPEAT);
gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_WRAP_T, gl.MIRRORED_REPEAT);

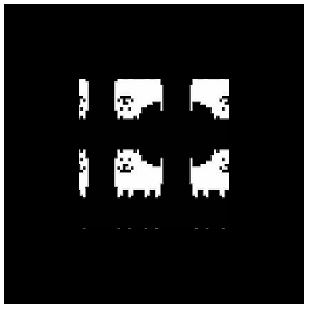

TexturedQuad_Mirror运行结果

MultiTexture

本案例主要介绍如何同时处理多幅纹理。

MultiTexture Code

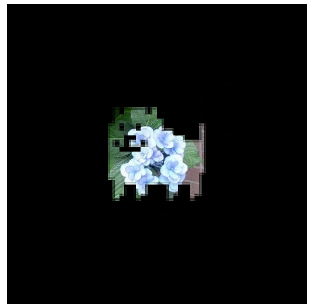

MultiTexture运行结果

MultiTexture.html

MultiTextture.js

<!DOCTYPE html>
<html lang="en">
<head>
  <meta charset="UTF-8">
  <meta http-equiv="X-UA-Compatible" content="IE=edge">
  <meta name="viewport" content="width=device-width, initial-scale=1.0">
  <title>Document</title>
  <script src="../examples/lib/cuon-matrix.js"></script>
  <script src="../examples/lib/cuon-utils.js"></script>
  <script src="../examples/lib/webgl-debug.js"></script>
  <script src="../examples/lib/webgl-utils.js"></script>
  <script src="./MultiTexture.js"></script>
</head>
<body onload="main()">
  <canvas id="webgl" width="300" height="300"></canvas>
</body>
</html>

let VSHADER_SOURCE =
  `
  attribute vec4 a_Position;
  attribute vec2 a_TexCoord;
  varying vec2 v_TexCoord;
  void main(){
    gl_Position = a_Position;
    v_TexCoord = a_TexCoord;
  }
  `;
let FSHADER_SOURCE =
  `
  precision mediump float;
  uniform sampler2D u_Sampler0;
  uniform sampler2D u_Sampler1;
  varying vec2 v_TexCoord;
  void main(){
    vec4 color0 = texture2D(u_Sampler0,v_TexCoord);
    vec4 color1 = texture2D(u_Sampler1,v_TexCoord);

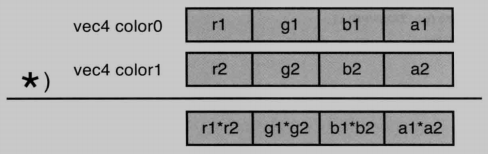

    gl_FragColor = color0 * color1;
  }
  `;
function main() {
  let canvas = document.getElementById('webgl');
  let gl = getWebGLContext(canvas);
  if (!initShaders(gl, VSHADER_SOURCE, FSHADER_SOURCE)) {
    console.log('着色器初始化失败');
    return;
  }
  let n = initVertexBuffer(gl);
  if (!initTexture(gl, n)) {
    console.log('纹理映射失败');
    return;
  }
  gl.clearColor(0.0, 0.0, 0.0, 1.0);
}
function initVertexBuffer(gl) {
  let verticesTexCoords = new Float32Array([
    -0.5, 0.5, 0.0, 1.0,
    -0.5, -0.5, 0.0, 0.0,
    0.5, 0.5, 1.0, 1.0,
    0.5, -0.5, 1.0, 0.0
  ]);
  let n = 4;
  let FSIZE = verticesTexCoords.BYTES_PER_ELEMENT;
  let vertexTexCoordBuffer = gl.createBuffer();
  let a_Position = gl.getAttribLocation(gl.program, 'a_Position');
  let a_TexCoord = gl.getAttribLocation(gl.program, 'a_TexCoord');

  gl.bindBuffer(gl.ARRAY_BUFFER, vertexTexCoordBuffer);
  gl.bufferData(gl.ARRAY_BUFFER, verticesTexCoords, gl.STATIC_DRAW);
  gl.vertexAttribPointer(a_Position, 2, gl.FLOAT, false, FSIZE * 4, 0);
  gl.enableVertexAttribArray(a_Position);
  gl.vertexAttribPointer(a_TexCoord, 2, gl.FLOAT, false, FSIZE * 4, FSIZE * 2);
  gl.enableVertexAttribArray(a_TexCoord);
  return n;
}
function initTexture(gl, n) {
  let texture0 = gl.createTexture();
  let texture1 = gl.createTexture();
  let u_Sampler0 = gl.getUniformLocation(gl.program, 'u_Sampler0');
  let u_Sampler1 = gl.getUniformLocation(gl.program, 'u_Sampler1');

  let image0 = new Image();
  let image1 = new Image();

  image0.onload = function () {
    loadTexture(gl, n, texture0, u_Sampler0, image0, 0);
  }
  image1.onload = function () {
    loadTexture(gl, n, texture1, u_Sampler1, image1, 1);
  }
  image0.src = '../img/tobydog.jpg';
  image1.src = '../img/blueflower.jpg';
  return true;
}
let g_texUnit0 = false;
let g_texUnit1 = false;
function loadTexture(gl, n, texture, u_Sampler, image, texUnit) {
  gl.pixelStorei(gl.UNPACK_FLIP_Y_WEBGL, 1);
  if (texUnit === 0) {
    gl.activeTexture(gl.TEXTURE0);
    g_texUnit0 = true;
  } else {
    gl.activeTexture(gl.TEXTURE1);
    g_texUnit1 = true;
  }
  gl.bindTexture(gl.TEXTURE_2D, texture);
  gl.texParameteri(gl.TEXTURE_2D, gl.TEXTURE_MIN_FILTER, gl.LINEAR);
  gl.texImage2D(gl.TEXTURE_2D, 0, gl.RGBA, gl.RGBA, gl.UNSIGNED_BYTE, image);
  gl.uniform1i(u_Sampler, texUnit);
  gl.clear(gl.COLOR_BUFFER_BIT);
  if (g_texUnit0 && g_texUnit1) {
    gl.drawArrays(gl.TRIANGLE_STRIP, 0, n);
  }
}

GLSL ES中的vec4矢量的分量乘法
