CG：Lecture 04 Transformation Cont.

CGMath实践

在CGMath中实现如下封装：

三维坐标绕xyz轴旋转变换

3D Transforms 3维变换

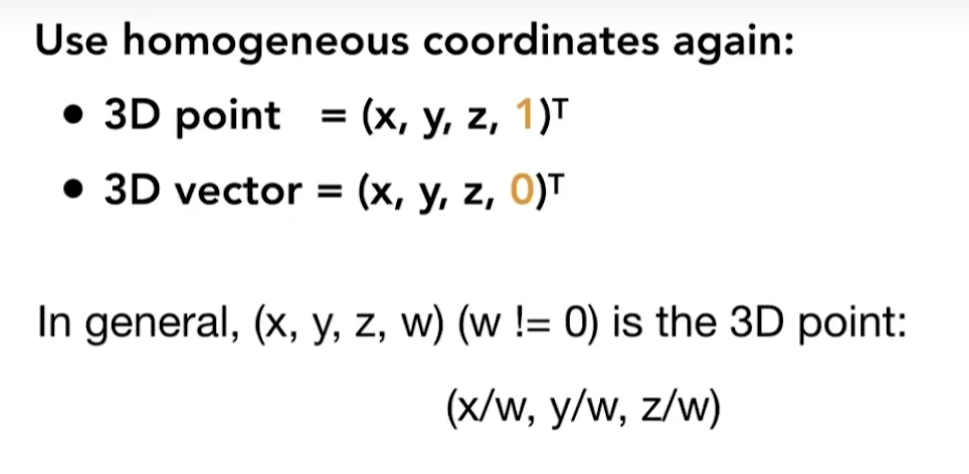

3维坐标齐次化

点齐次坐标末尾为1，表示可以参与平移变换

$p_{h} = [\begin{matrix} x \\ y \\ z \\ 1 \end{matrix}]$

3维向量齐次化

向量齐次坐标末尾为0，表示不受平移影响

$v_{h} = [\begin{matrix} u \\ v \\ w \\ 0 \end{matrix}]$

缩放因子w

$(x, y, z, w) \to (\frac{x}{w}, \frac{y}{w}, \frac{z}{w})$

w是齐次坐标的缩放因子
- w=1：表示标准齐次坐标
- w≠1：通过除以w归一化得到实际坐标
透视投影中，w通常表示深度

3维齐次坐标

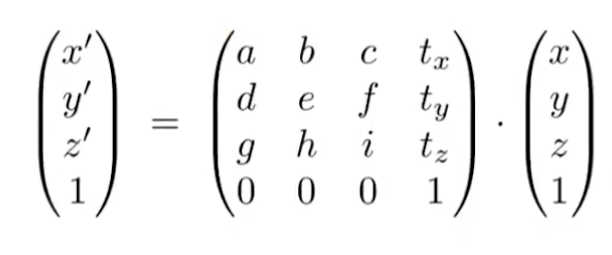

3维仿射变换公式

$[\begin{matrix} x^{'} \\ y^{'} \\ z^{'} \\ 1 \end{matrix}] = [\begin{matrix} a_{11} & a_{12} & a_{13} & t_{x} \\ a_{21} & a_{22} & a_{23} & t_{y} \\ a_{31} & a_{32} & a_{33} & t_{z} \\ 0 & 0 & 0 & 1 \end{matrix}] [\begin{matrix} x \\ y \\ z \\ 1 \end{matrix}] \Rightarrow {\begin{matrix} x^{'} = a_{11} x + a_{12} y + a_{13} z + t_{x} \\ y^{'} = a_{21} x + a_{22} y + a_{23} z + t_{y} \\ z^{'} = a_{31} x + a_{32} y + a_{33} z + t_{z} \\ 1 = 1 \end{matrix}$

3维仿射变换公式

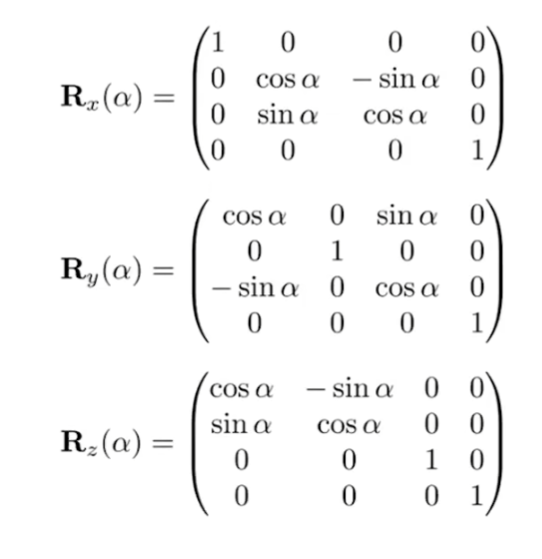

3D Rotation 三维旋转

$R_{x} (α) = [\begin{matrix} 1 & 0 & 0 & 0 \\ 0 & \cos α & - \sin α & 0 \\ 0 & \sin α & \cos α & 0 \\ 0 & 0 & 0 & 1 \end{matrix}]$

$R_{y} (β) = [\begin{matrix} \cos β & 0 & \sin β & 0 \\ 0 & 1 & 0 & 0 \\ - \sin β & 0 & \cos β & 0 \\ 0 & 0 & 0 & 1 \end{matrix}]$

$R_{z} (γ) = [\begin{matrix} \cos γ & - \sin γ & 0 & 0 \\ \sin γ & \cos γ & 0 & 0 \\ 0 & 0 & 1 & 0 \\ 0 & 0 & 0 & 1 \end{matrix}]$

围绕xyz轴进行旋转变换

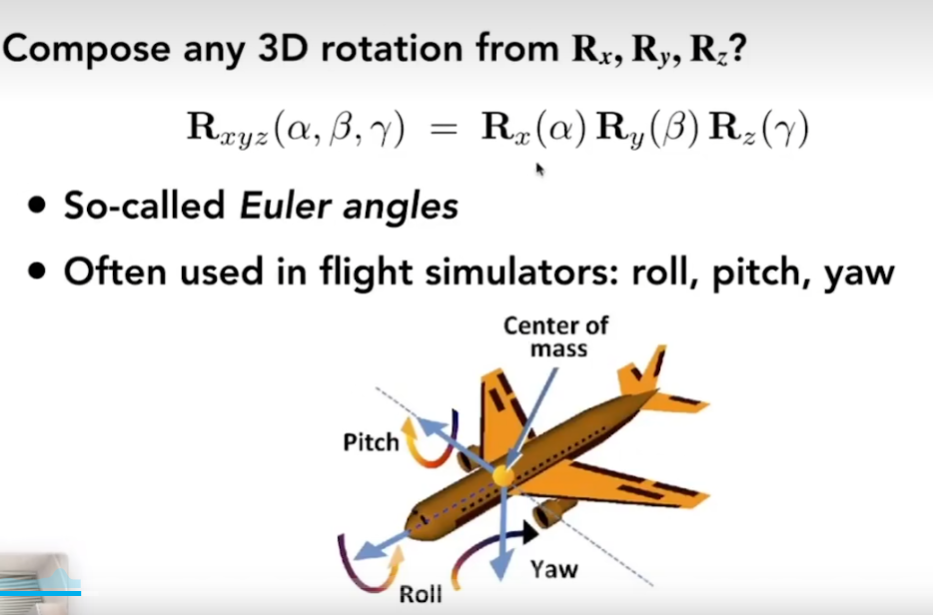

Compose 3D Rotation 欧拉角公式

$R = R_{z} (γ) \times R_{y} (β) \times R_{x} (α)$

三维空间中任意旋转，都可以拆解成围绕x、y、z轴旋转的组合：

ZYX（Roll-Pitch-Yaw）常用于飞行器姿态
XYZ：常见顺序

三维旋转的拆解

ZYX顺序常用于飞行器姿态的表示：

Roll：绕x轴翻滚
Pitch：绕y轴升降
Yaw：绕z轴偏航

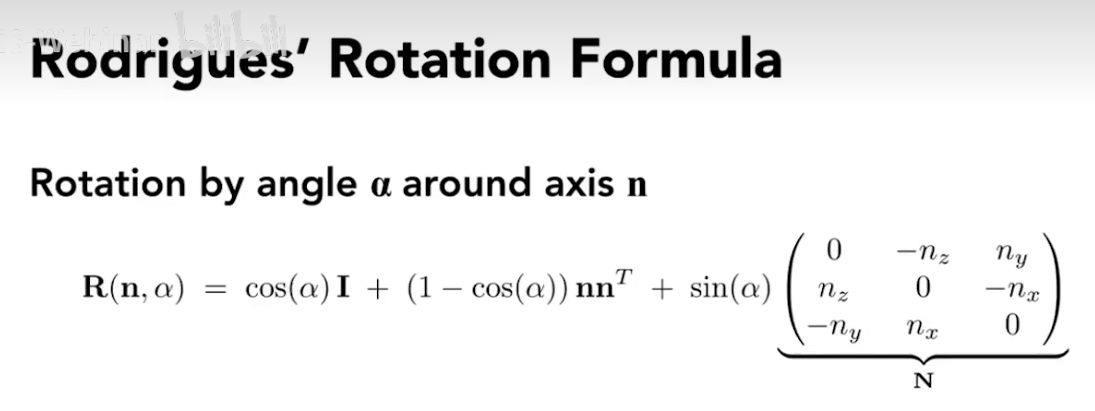

Rodrigues' Rotation Formula 罗德里格斯公式

将旋转α角度，拆分成围绕任意轴的旋转

表示绕任意旋转轴α旋转角度
不需要分解为绕坐标轴的旋转
适用于任意旋转轴，比欧拉角更通用
常用于旋转插值和旋转表示

$K = [\begin{matrix} 0 & - n_{z} & n_{y} \\ n_{z} & 0 & - n_{x} \\ - n_{y} & n_{x} & 0 \end{matrix}]$

$R = I + \sin (θ) K + (1 - \cos (θ)) K^{2}$

罗德里格斯公式

Viewing Transformation 观测变换

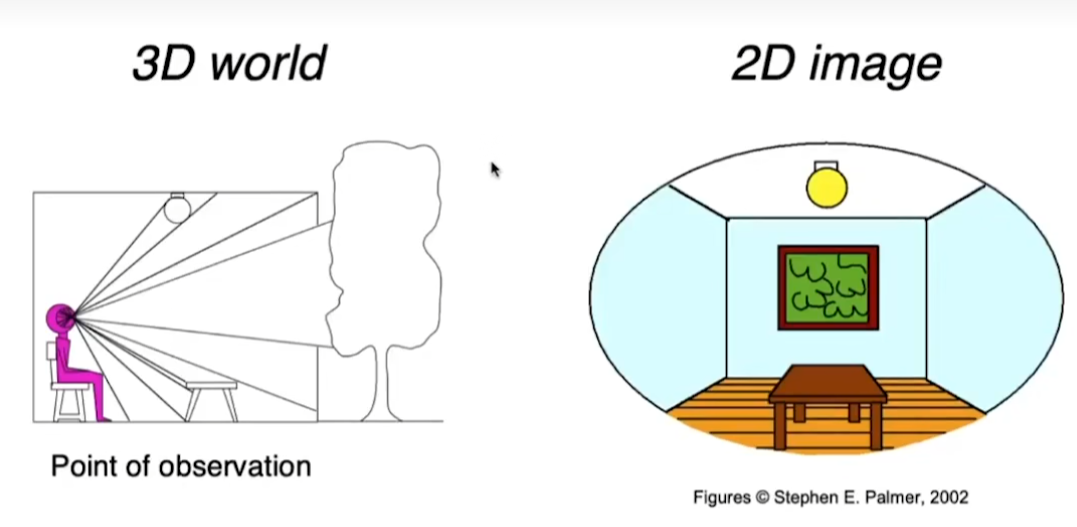

观测变换的目的

将视角观测到的三维世界转换为二维平面

Viewing Projection

MCP变换

Model

placing objects
在空间中摆放物体

View

placing camera
挑选合适的视角

Projection

拍摄

长焦 Orthographic
广角 Perspective
